Wavlab Filter
About
このソフトはディジタルフィルタの分析が行えます．
フィルタ係数を入力するとインパルス応答，振幅特性，群遅延特性，零極配置が表示されます．
フィルタ係数はインポートとエクスポートができます．
フィルタ係数を自動で入力するためのソフトを作ることで，様々なフィルタの分析が可能です．
その作り方はホームページに記載しています．
Contact
popcorn088@gmail.com
Docs
フィルタ係数の入力
前提となる伝達関数は次の通りです．
上部の入力欄が分子のフィルタ係数であり，下部は分母のフィルタ係数です．
注意することは分母のフィルタのインデックス0番は1が予約されており，変更することができないことです．
例えば，分子のフィルタ係数の0番から4番までを0.2で指定します．
これは零時ホールド法と呼ばれるフィルタですが，入力すると零時ホールド法の特性が表示されるます．
エクスポートとインポート
エクスポート
- エクスポートボタンを押すとフィルタ係数をファイルに保存できます．
- 拡張子は.jsonです．
- 現在入力されているフィルタ係数をそのファイルに保存することができます．
インポート
- インポートボタンを押すとファイルからフィルタ係数を読み込みます．
- 拡張子は.jsonです．
- 現在入力されているフィルタ係数をクリアにし，インポートしたいフィルタ係数が変わりに入力されます．
インパルス応答
- 表示するインパルス応答の長さを指定することができます．
- 右クリックでCsv Outputを選択することで表示されているインパルス応答をCsvファイルに出力することができます．
振幅特性
- 規格化周波数の刻みを指定することができます．
- LogをチェックするとLog表記になります．
群遅延特性

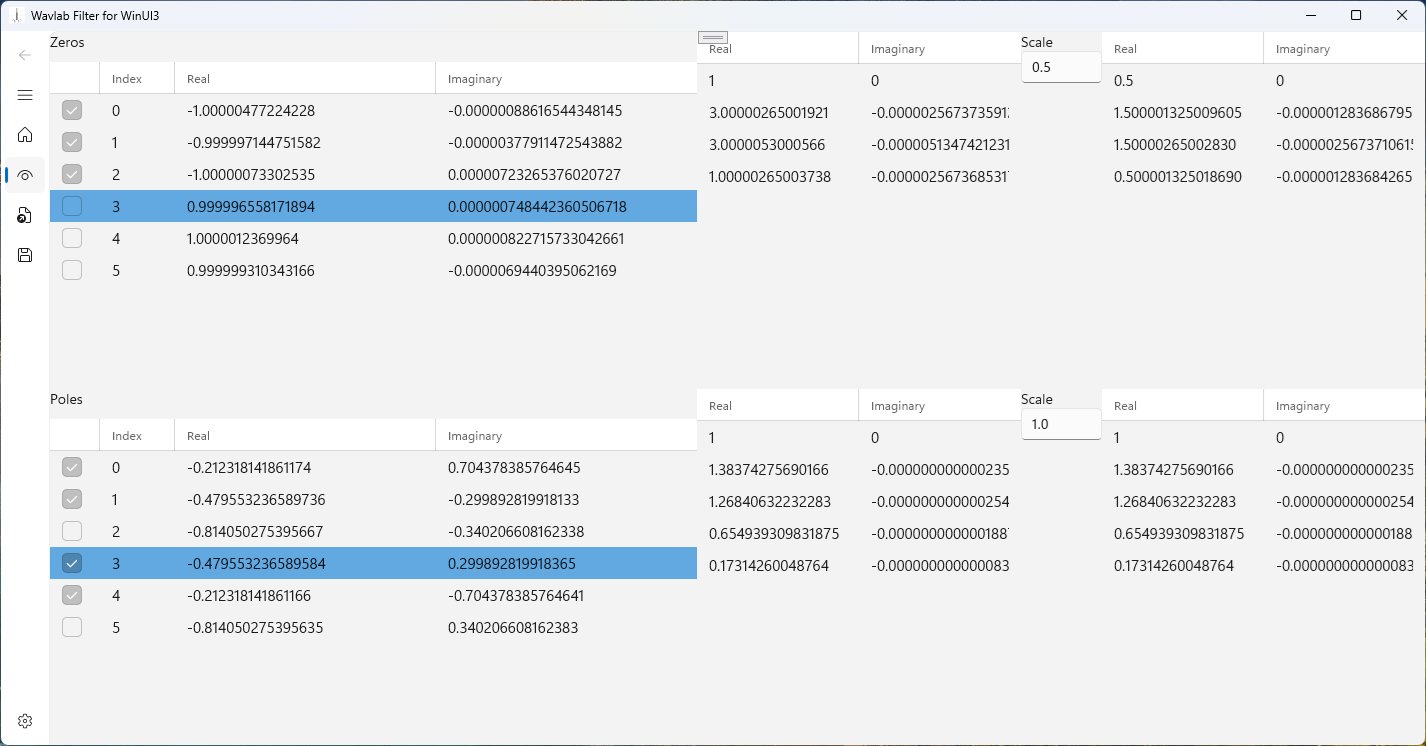

零極配置
- DKA法で零点と極を求めています．そのため，DKA法の繰り返し回数を指定します．
- ZeroとPoleはチェックが付いていると表示されます．

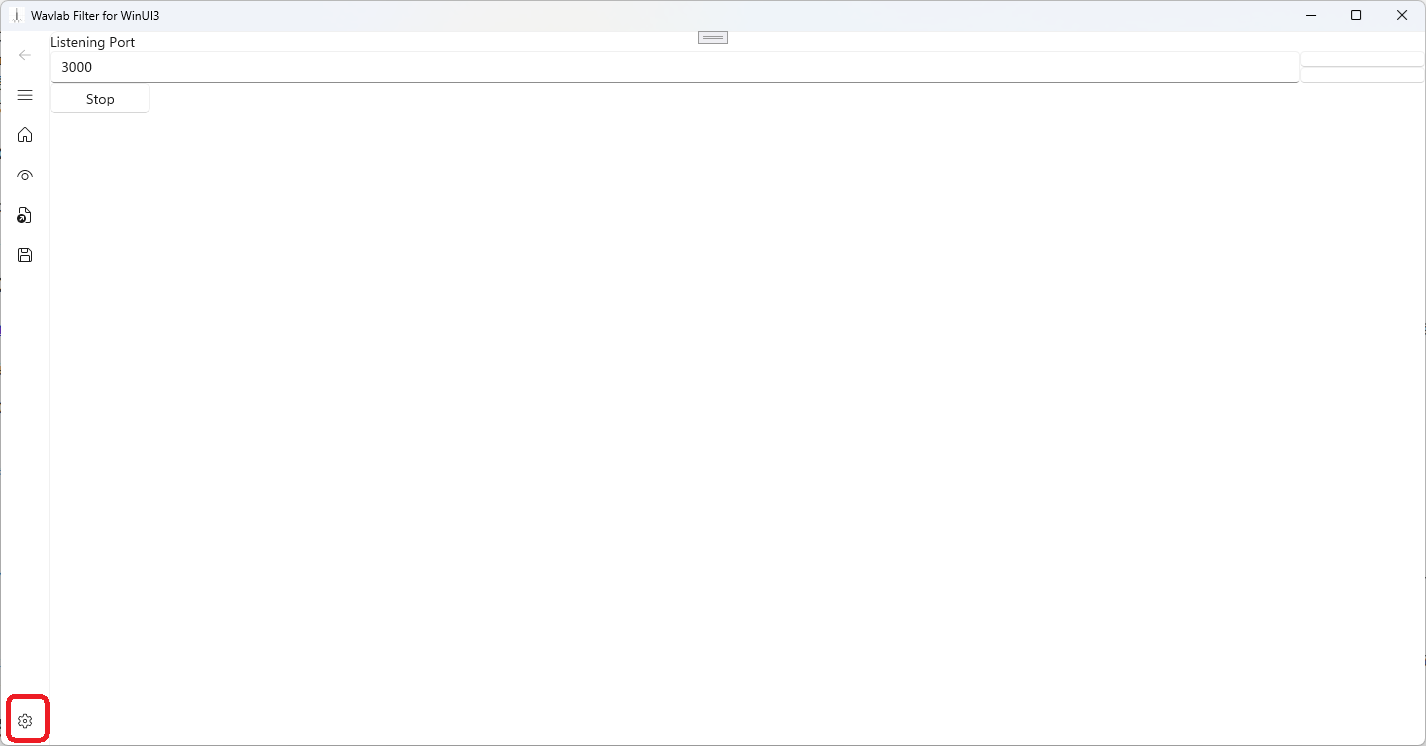

名前付きパイプのオープンとクローズ
のとき，名前付きパイプは開いています．
のとき，名前付きパイプは閉じています．
add-onのサンプルと作り方
https://github.com/popcorn088/WavlabFilterWinUI3Libでadd-onサンプルを公開しています．
add-onを作成することでサンプルのようなフィルタ係数の自動入力ができます．
サンプルは零次ホールド法によるフィルタ設計です．
add-onソフト側で行う重要なことは次の1点だけです．
- 名前付きパイプWavlabFilterで係数を送り込む
以下では零次ホールド法を例にして，add-onソフトの作成方法を説明します．(これは前述のURLからダウンロードできるソフトです)
作成手順
- 新しいプロジェクトの作成
- コンソールアプリ
- プロジェクト名:ConsoleApp1
- フレームワーク:.Net 6.0
- ソリューションエクスプローラのConsoleApp1を右クリック -> プロパティ
- ターゲットOS:Windows
- ターゲットOSバージョン:10.0.22621.0
- サポートされているOSバージョン:10.0.19041.0
- ソリューションエクスプローラ -> ConsoleApp1 -> 依存関係を右クリック -> プロジェクト参照の追加
- 参照でWavlabFilterWinUI3Lib.dllを選択
